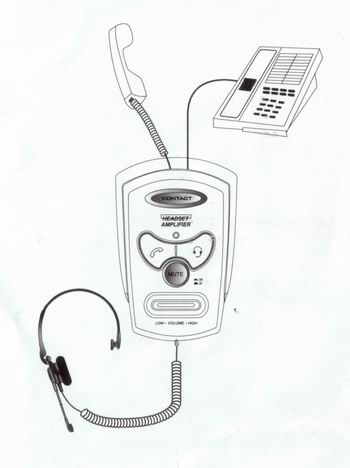

TCA-1，TCA-2放大器操作说明

----------------------------------------------------------------------------------------------------------------------------------------

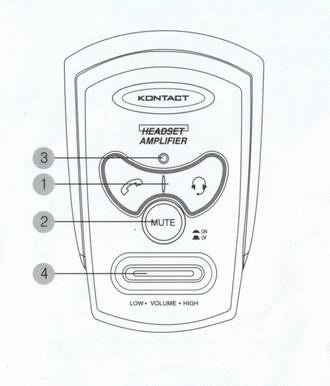

序号	名称	功能
1	切换开关	选择用耳机或话筒接听电话
2	静音键	按下时通话对方听不到本地声音
3	指示灯	指示灯亮时代表处于静音状态，灯光黯淡请更换电池
4	输入音量调节	调节接听音量

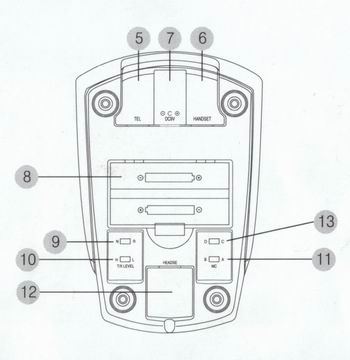

5	电话机	连接到电话机接口
6	电话听筒	连接电话听筒
7	外接电源	可接入DC 9V放大器
8	电池仓	放入1.5V电池
9	N/R调节	调节输出输入线路
10	输出音量调节	用于麦克风输出音量调节，通话对方觉得小声时调节
11	MIC A.B	耳机种类A：电容电子麦克风 B：碳质麦克风请调节到音质良好位置
12	HEADSET	耳机接口
13	MIC POLARITY	耳机麦克风线序调节

若您执行上述步骤后，耳机仍无法正常运作，请立即与本公司服务人员联络。
